Крупная фракция рядом с арматурой: где начинается конфликт между камнем и конструкцией
Опубликовано: 29.09.2026
На строительной площадке крепко укоренилось убеждение: чем крупнее камень в смеси, тем прочнее получится монолит. Логика кажется безупречной — меньше цементного теста, больше жесткого наполнителя. Но эта логика разбивается о стальные прутья арматурного каркаса. Как только крупная фракция щебня оказывается вплотную к металлу, начинается тихий, но разрушительный конфликт геометрий, исход которого определяет долговечность всего сооружения.
Физика процесса: почему камень не хочет уступать место
Бетонная смесь — это не просто песок с камнем, залитые водой. Это строго структурированная система, где каждый компонент занимает отведенное ему пространство. Арматурный каркас задает внутренние границы этого пространства. Расстояние между соседними стержнями (просвет) — это узкое горлышко, через которое должен пройти заполнитель. Конфликт с арматурой проще предупредить ещё на заказе, если ориентироваться на принципы выборе крупности щебня под конкретную конструкцию.

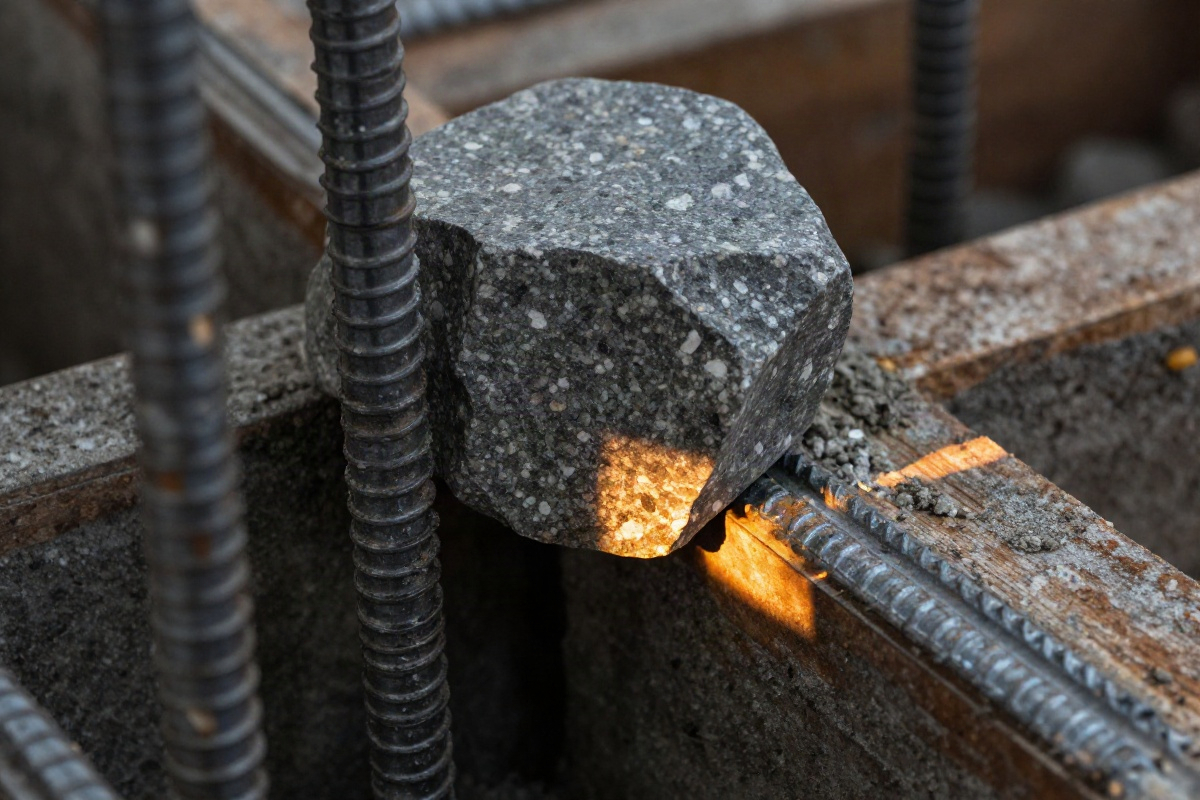

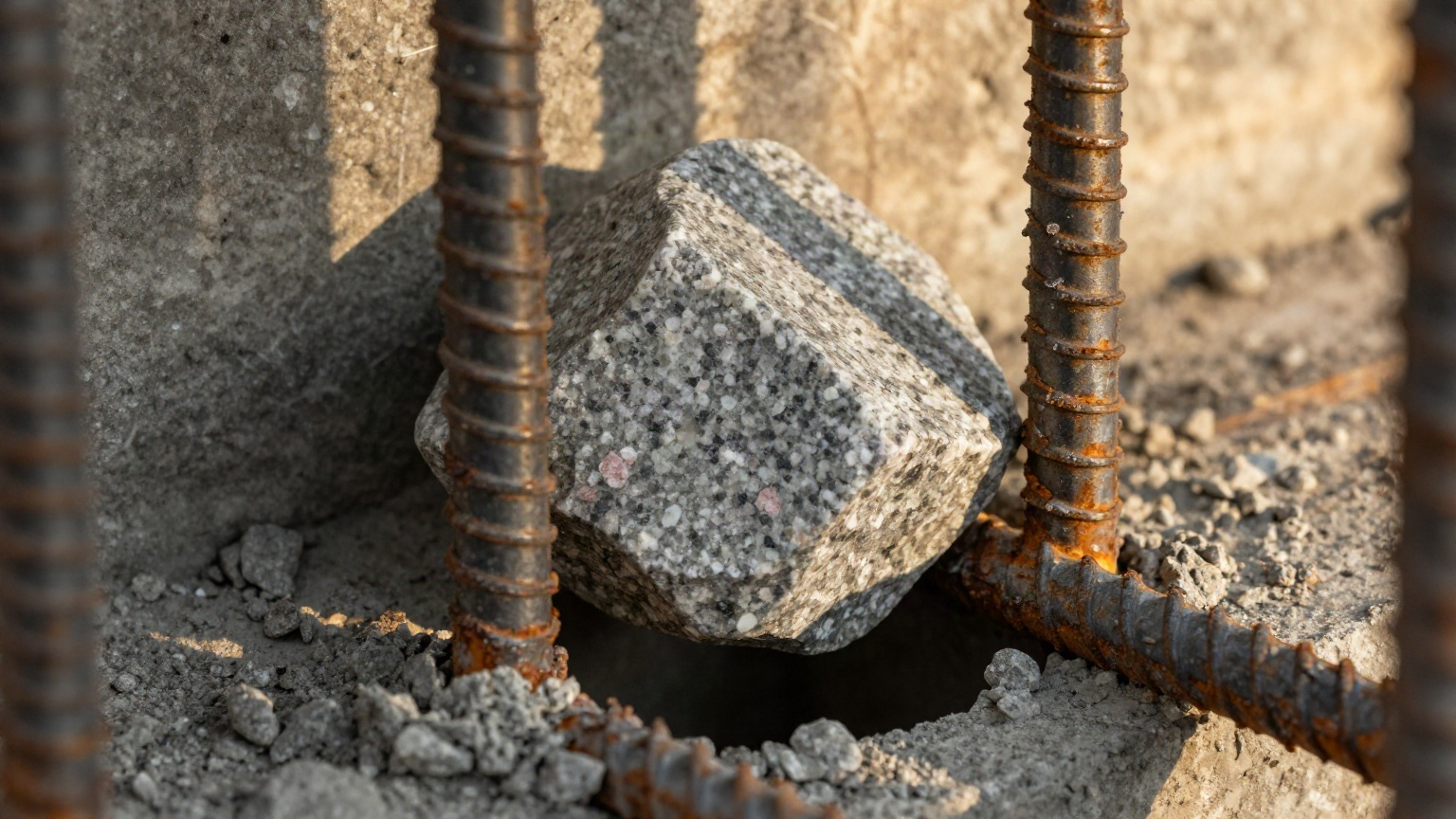

Когда в опалубку попадает щебень фракции 40–70 мм или даже 20–40 мм, а шаг арматуры составляет 100 мм, камню физически некуда провалиться до дна формы. Он застревает между прутьями, создавая искусственный свод. В результате под крупным камнем образуется незаполненная полость. Цементное молоко и песок просачиваются вниз, а щебень остается висеть на арматуре, как мост.
Последствия использования слишком крупной фракции
Строитель, не придающий значения размеру заполнителя, рискует получить комплекс дефектов, которые проявятся задолго до окончания проектного срока службы здания.
Образование каверн и раковин
Зависший крупный камень блокирует путь более мелким фракциям. Под сводом из крупного щебня скапливается воздух, а растворная часть не может уплотниться даже при мощном вибрировании. После распалубки на поверхности монолита часто видны глубокие раковины — следы пустот. Но видны только те, что у края. Внутри массива остаются скрытые каверны, которые работают как концентраторы напряжений при нагрузке.
Смещение арматурного каркаса
Арматура фиксируется вязальной проволокой или сваркой. Эта фиксация рассчитана на удержание позиции при заливке и вибрации, а не на противодействие механической силе клина. Крупный камень, проталкиваемый вибратором или массой бетона, работает как клин. Он раздвигает стержни, нарушая расчетный защитный слой и шаг армирования.
Сдвиг стержня на 10–15 мм может изменить картину напряжений в балке или плите. Если защитный слой уменьшается, металл теряет антикоррозионную защиту. Если увеличивается — трещины при изгибе раскрываются быстрее, так как плечо внутренней пары сил меняется.
Локальное обезвоживание смеси
Крупный щебень обладает малой удельной поверхностью по сравнению с мелким. Когда крупного камня в зоне арматуры слишком много, он оттягивает на себя часть воды затворения для смачивания поверхности, но не отдает ее обратно в песчаный раствор. Возникает локальный недостаток воды вокруг арматуры, что ведет к непроектной пористости контактного слоя «металл-бетон». А именно этот слой отвечает за сцепление (анкеровку) арматуры.
Правило трех четвертей: норма или перестраховка
Строительные нормы давно сформулировали ограничение, исключающее описанный конфликт. Максимальный размер зерна заполнителя не должен превышать 3/4 от минимального расстояния между стержнями арматуры в свету.
Это не формальность. Это чистая геометрия. Если просвет между стержнями равен 60 мм, максимальный размер камня — 45 мм. На практике это означает запрет на использование фракции 20–40 в таком каркасе, ведь верхняя граница фракции допускает наличие зерен размером 40 мм и даже чуть более (по ГОСТ допускается 5–10% превышения номинала). Зерно в 42 мм неизбежно заклинит в 60-миллиметровом зазоре, оставив для проталкивания лишь 18 мм — этого не хватит ни для песка, ни для нормального уплотнения.
Нормативное ограничение работает и в отношении толщины защитного слоя. Если защитный слой составляет 30 мм, использование щебня фракции 20–40 мм создает риск выдавливания камня наружу и образования оголения арматуры на грани конструкции.
Вибрирование: усугубляет или спасает
Глубинный вибратор призван вывести воздух и сделать смесь подвижной. Однако в условиях крупной фракции рядом с арматурой он становится фактором риска. Жидкий раствор под действием вибрации разжижается и обтекает застрявший камень, оставляя его на месте. Вибратор не способен «протолкнуть» клин, он лишь облегчает оседание мелких частиц под ним, увеличивая размер пустоты.
Более того, наконечник вибратора диаметром 50–70 мм сам по себе не должен касаться арматуры. Если ячейки каркаса забиты крупным камнем, булаве некуда погружаться, что ведет к поверхностному уплотнению и оставлению глубинных непробитых зон.
Практические сценарии выбора фракции
Подбор фракции зависит от типа конструкции и насыщенности ее арматурой. Гранитный щебень часто выбирают из-за его прочностных характеристик и шероховатой поверхности, улучшающей сцепление с цементным камнем. Но даже самые прочные зерна обязаны подчиняться геометрическому ограничению.
| Конструктивный элемент | Шаг арматуры (просвет) | Допустимая фракция щебня |
|---|---|---|
| Густоармированная колонна | 40–60 мм | 5–20 мм |
| Фундаментная лента (стандарт) | 80–120 мм | 5–20 мм или 20–40 мм |
| Массивная плита (редкая сетка) | 150–200 мм | 20–40 мм |
| Гидротехнический массив (без арматуры) | Отсутствует | 40–70 мм |
В малоэтажном строительстве наиболее универсальной признана фракция 5–20 мм. Она без проблем проходит в любые разумные ячейки каркаса, отлично уплотняется вибрацией и образует плотную структуру. Фракция 20–40 мм применима только в массивных конструкциях с редким армированием или без него (подушки, дорожные основания).
Как проконтролировать материал на площадке
Поставки нерудных материалов не всегда строго соответствуют заявленной фракции. В кузове самосвала или железнодорожном вагоне может оказаться пересортица. Практика требует визуального и инструментального контроля до начала замеса.
- Визуальная оценка: Если в партии 5–20 мм заметны единичные камни размером с кулак — это брак для густоармированного монолита. Такие зерна нужно отсеять.
- Рамочный контроль: На участке стоит иметь жесткую рамку (ящик-грохот) с ячейками, соответствующими верхнему пределу фракции. Партия прогоняется через сито перед подачей в бетоносмеситель.
- Контроль просвета: До заливки арматурного каркаса рулеткой замеряются наименьшие расстояния между стержнями. Полученное значение умножается на 0.75 — это и есть предельный размер камня, который можно пускать в работу.
Конфликт на молекулярном уровне: шероховатость и форма
Размер — не единственный фактор. Лещадность (плоская форма зерен) крупного щебня усугубляет проблему. Плоский камень площадью 40х40 мм и толщиной 10 мм имеет ту же номинальную фракцию, что и кубовидный камень 40 мм, но ведет себя иначе. Плоские зерна ориентируются параллельно опалубке и арматуре, создавая слоистую структуру. Они работают как кровля, под которую затекает вода и которая препятствует нормальному сцеплению слоев.
Кубовидный и остроугольный щебень (типичный для гранита) создает жесткий пространственный каркас даже в мелкой фракции. Он цепляется за арматуру своими гранями, не соскальзывает при вибрации и формирует монолитную структуру без слоистых дефектов. Поэтому при выборе гранитного щебня следует обращать внимание не только на фракцию, но и на содержание лещадных зерен (оптимально до 15–20%).
Резюме для проектировщика и строителя
Конфликт между крупным камнем и стальным каркасом не разрешается компромиссами в пользу «прочности щебня». Прочность камня выше прочности бетона почти всегда, и это не узкое место. Узкое место — структура массива, отсутствие пустот и сохранность проектного положения арматуры.
Заказывая материал, следует руководствоваться чертежом, а не стереотипом о том, что крупный камень делает бетон крепче. В густоармированных конструкциях крупный щебень — враг монолита. Он создает пустоты, раздвигает стержни, снижает морозостойкость из-за каверн и провоцирует коррозию металла. Строгое соблюдение правила 3/4 от просвета между арматурой и использование кубовидного щебня мелких фракций — единственный способ заставить камень и конструкцию работать как единое целое.
